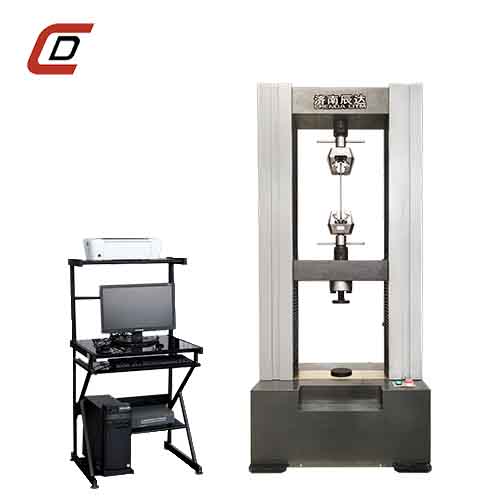

關于材料試驗機夾具特點和結構要求

來源:日期:2022-05-07 11:14:55瀏覽:430

夾具是材料試驗機中不可以缺少的一個零件。夾具通過夾持試樣對試樣進行加力,夾具所能承受的試驗力的大小是夾具的一個很重要的指標。試驗機夾具在結構上沒有固定的模式,根據不同的試樣及試驗力大小,在結構上差別很大,產品質量好壞也不一。

關于材料試驗機夾具特點和結構要求

對夾具材料的要求

①.對一般的金屬及非金屬試樣,夾具的鉗口直接與試樣接觸,一般都選用優質合金結構鋼,合金高碳鋼(或低碳合金鋼)、冷作模具鋼等,通過適當的熱處理工藝(淬回火、滲碳淬火等)增加其強度、耐磨性.有時也在鉗口處鑲裝特種鋼材,或在鉗口表面噴涂金鋼砂等。

②.對一些小試驗力的夾具,與試樣接觸的表面采用粘軟質膠皮等。(例如:塑料薄膜、纖維絲等試樣的夾具夾持面。)

③夾具體一般采用優質中碳鋼、合金結構鋼,通過適當的熱處理工藝增加其力學性能。有時為了減輕重量也采用鋁合金等有色金屬及特種金屬。有時也采用鑄造結構(鑄鋼,鑄鋁等)。

對夾具結構的要求

①.夾具的設計主要依據材料的試驗標準及試樣(特指成品及半成品)的型狀及材質。以上所說的試驗標準是指ISO、ASTM、DIN、GB、BS、JIS…等,還有企業標準、行業標準等,這些標準中一般都對試樣制樣及試驗方法都有嚴格的規定,我們可以根據試樣及試驗方法的不同設計不同的夾具。對于特殊試樣(成品及半成品的)使用的夾具,主要根據試樣的型狀及材質設計夾具。

②.夾具本身沒有固定的結構(如金屬絲可采用纏繞方式夾緊,也可采用兩個平板夾緊,金屬薄板試樣可采用楔形夾緊方式,也可采用對夾夾緊方式),這和主機有明顯的區別。主機國內、國外的大同小異,而夾具國外的、國內的區別很大,不同公司間也有大的區別。這主要取決于公司的整體水平,設計人員的經驗的積累。在一些新材料、特種材料用夾具上,國內與國外水平還有一定差距。

③.夾具本身就是一個鎖緊機構,我們知道機械上的鎖緊結構有:縲紋(即螺紋,螺釘,螺母)、斜面、偏心輪、杠桿等,夾具就是這些結構的組合體。試驗機用夾具在結構上沒有固定的模式,根據不同的試樣及試驗力大小,在結構上差別很大。(大試驗力的試樣一般采用斜面夾緊結構,隨試驗力的增加,夾緊力隨之增加,臺肩試樣采用懸掛結構等),如果夾具按結構劃分,可分為楔形類夾具(指采用斜面鎖緊原理結構的夾具)、對夾類夾具(指采用單面或雙面螺紋頂緊原理結構的夾具)、纏繞類夾具(指試樣通過纏繞方式鎖緊的夾具)、偏心類夾具指采用(偏心鎖緊原理結構的夾具)、杠桿類夾具(指采用杠桿力放大原理結構的夾具)、臺肩類夾具(指適用于臺肩試樣的夾具)、螺栓類夾具(指適用于螺栓、螺釘、螺柱等測試螺紋強度的夾具)、90°剝離類夾具(指適用于兩試樣進行垂具,直剝離的夾具)等。這些夾具的結構各有各的優缺點。

夾具根據試驗方法不同,大致可分為:拉伸類夾具、壓縮類夾具、彎曲類夾具、剝離類夾具、剪切類夾具等,其中拉伸類夾具約占夾具總量的80%左右。

我們知道通過夾具夾持試樣(或產品)對試樣進行加力,夾具所能承受的試驗力的大小是夾具的一個很重要的指標。它決定了夾具結構的大小及夾具操作的勞動強度的大小,試樣材質有金屬和非金屬之分,形狀有大小之分。材料的成分組成各種各樣,試樣所能承受的試驗力小到幾十厘牛(如紡織用氨綸絲),大到幾十噸(如普通鋼材等;國內zui大的電子式試驗機試驗力為600KN,0.5級機),試樣尺寸小到直徑φ0.006mm的金絲,大到直徑1m的PVC管材等。這就要求根據不同的試驗力、試樣的形狀大小選擇設計不同的夾具。

上述就是小編為大家介紹的材料試驗機夾具特點和結構要求,希望能幫助到大家。
