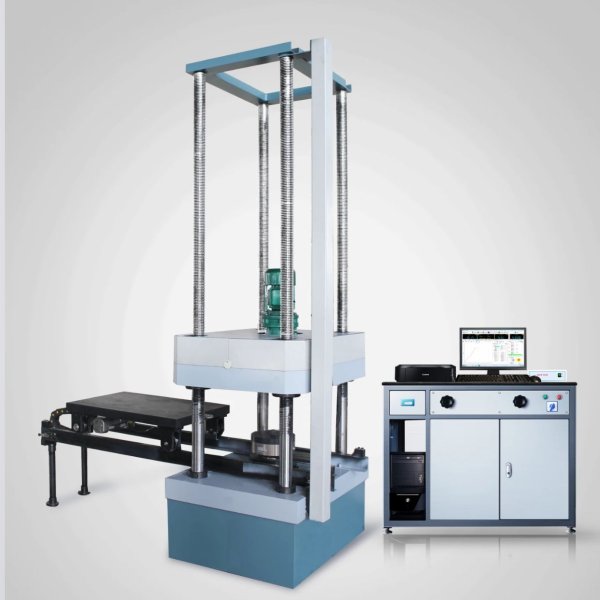

萬能材料試驗機是如何工作的呢?

來源:日期:2023-01-31 09:15:07瀏覽:420

萬能材料試驗機是一個比較廣義的說法,根據不同產品的測試,萬能材料試驗機又細分為拉力試驗機、壓力試驗機、拉伸試驗儀、電子拉力機、彎曲試驗機、剝離力試驗機、剪切強度試驗機等,萬變不離其宗歸結到很多機型都是一樣的,因為一臺萬能材料試驗機可以完成多種試驗。那么萬能材料試驗機是怎么工作的?原理是什么呢?接下來隨著小編一起看看吧!


萬能材料試驗機是如何工作的呢?


萬能材料試驗機組成結構:

萬能材料試驗機是由測量系統、驅動系統、控制系統、電腦等結構組成。

拉力試驗機的測試原理:

1、力值的測量

拉力試驗機力值的測量是通過測力傳感器、擴大器和數據處置系統來完成測量。從資料力學上得知,在小變形前提下,一個彈性元件某一點的應變ε與彈性元件所受的力成正比,也與彈性的變構成正比。以S型試驗機傳感器為例,當傳感器遭到拉力P的效果時,因為彈性元件外表粘貼有應變片,由于彈性元件的應變與外力P的大小成正比例,故此將應變片接入測量電路中,即可經過測出其輸出電壓,然后測出力的大小。

S型傳感器

2、橫梁位移的測量

橫梁位移的測量其道理同變形測量大致一樣,都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。

3、形變的測量

形變的測量經過形變測量安裝來測量,它是用來測量試樣在實驗進程中發生的形變。該安裝上有兩個夾頭,經由一系傳動結構與裝在測量安裝頂部的光電編碼器連在一起,當兩夾頭間的間隔發生變化時,帶動光電編碼器的軸扭轉,光電編碼器就會有脈沖信號輸出。再由處置器對此信號進行處置,就可以得出試樣的變形量。

4、驅動系統

主要是用于試驗機的橫梁移動,其工作原理是由伺服系統控制電機,電機經過減速箱等一系列傳動機構帶動絲桿轉動,從而達到控制橫梁移動的目的。通過改變電機的轉速,可以改變橫梁的移動速度。

伺服電機

5、控制系統

顧名思義,就是控制試驗機運作的系統,人們通過操作臺可以控制試驗機的運作,通過顯示屏可以獲知試驗機的狀態及各項試驗參數,若該機帶有電腦的話,也可以由電腦實現各項功能并進行數據處理分析、試驗結果打印。試驗機同電腦之間的通信一般都是使用RS232串行通信方式,通過計算機背后串口(COM號)進行通信,此技術比較成熟可靠,使用方便。

控制主板

6、電腦主機

用來采集和分析數據,進入試驗界面后,電腦會不斷采集各樣試驗數據,實時畫出試驗曲線,自動求出各試驗參數及輸出報表。

通過以上內容,相信大家對于萬能材料試驗機的結構及原理有了一個全面的了解。如果您還有其它想了解的,如萬能材料試驗機功率、萬能試驗機引伸計、萬能試驗機操作步驟、萬能拉力試驗機的生產廠家、高低溫材料試驗機等,請繼續關注小編
